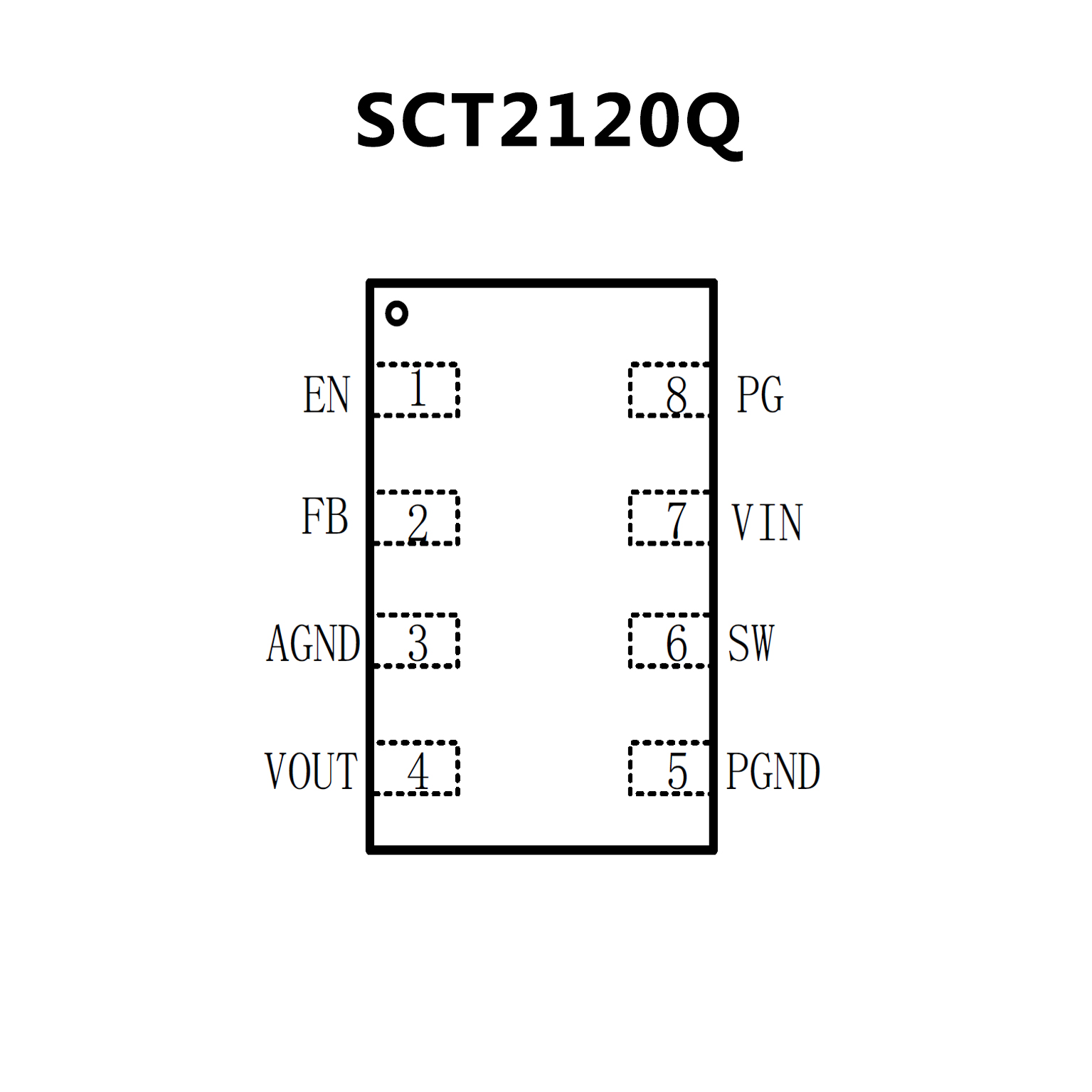

SCT2120Q.pdf? Input Voltage Range: 2.7V-5.5V
? Up to 2A Peak Output Current
? Low Shutdown Current 0.8uA
? Low Quiescent operating Current: 23uA
? +/- 1.5% Feedback Reference Voltage
? 1.5MHz Switching Frequency
? 100/60 mohm Internal Power Switch
? 100% Duty Cycle Mode
? Adjustable output voltage from 0.6 V to 5 V
? Active output discharge
? Programmable Soft Start Time
? Power Good Indicator
? Integrated Protection Feature
Cycle-by-cycle current limit
Under-voltage Lockout
HICCUP Over load Protection
Thermal Shutdown Protection:160°C
? DFN-8L1.5mm*2mm Package
? Available in a Wettable Flank Package
? AEC-Q100 Grade 1

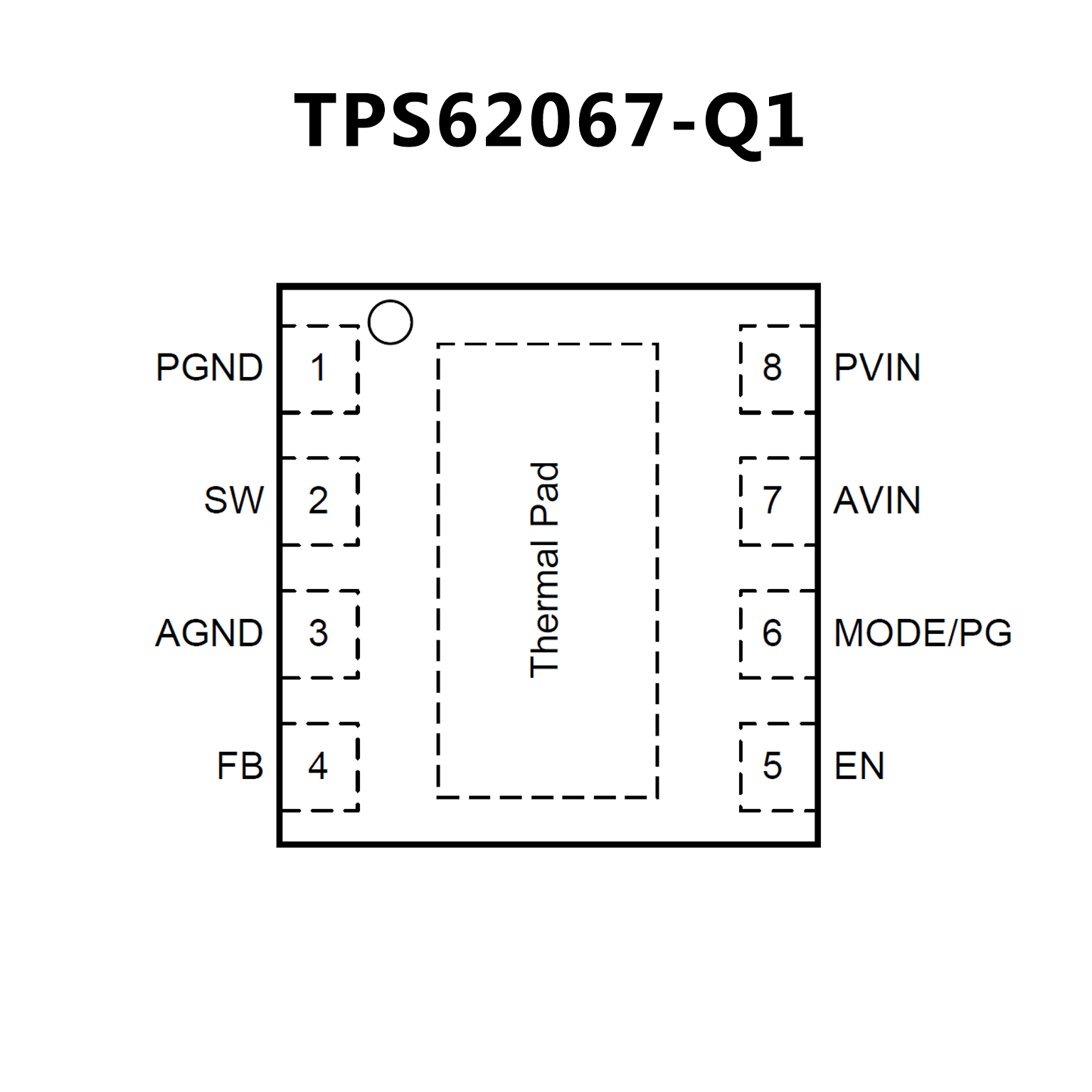

? 符合汽車應用要求
? 具有符合 AEC-Q100 的下列結果：
器件溫度 1 級：–40°C 至 125°C 工作結溫范圍
器件人體模型 (HBM) 靜電放電 (ESD) 分類等級2
器件充電器件模型 (CDM) ESD 分類等級 C4B
? 3MHz 開關頻率
? VIN 范圍：2.9V 至 6V
? 效率高達 97%
? 節能模式和 3MHz 固定脈寬調制 (PWM) 模式
? 電源正常輸出
? PWM 模式下的輸出電壓精度為 ±1.5%
? 輸出放電功能
? 典型值為 18?A 的靜態電流
? 針對最低壓降的 100% 占空比
? 電壓定位
? 時鐘抖動
? 支持最高 1mm 的解決方案
? 采用 2 × 2 × 0.75mm 晶圓級小外形無引線(WSON) 封裝
