一個電感，2A 開關充電, 1.5A 升壓，DFN2x2-8 封裝
ETA6095D6I
ETA6095D6I.pdf
ETA6095D6I.pdf
No.11098
FEATURES
● 單個電感器實現雙向電源轉換
● 開關型充電器
● 5V同步升壓
● 高達95%的效率
● 高達2A充電能力以及1.5A的放電能力
● 電池移除檢測
● 無外部取樣電阻
DESCRIPTION
ETA6095是一個開關型鋰離子電池充電器，能夠高效率的提供高達2A的電池端充電電流以及1.5A的升壓OTG輸出能力。在充電時，它使用一個專利的控制架構，來省略了外部電流取樣電阻器，最大化提升了效率，減少了充電時間和整機成本。它同樣可以反向的從電池端獲取能量，在USB引腳輸出一個5V的電壓。ETA6095是一個理想的電池充電器和升壓應用的理想解決方案，特別適用于那些利用一個USB來實現充電和放電輸出的應用，例如移動電源，智能手機，和平板應用等。
ETA6095適用于充電截止電壓為 4.2V的鋰電池，且使用DFN2x3-8封裝。

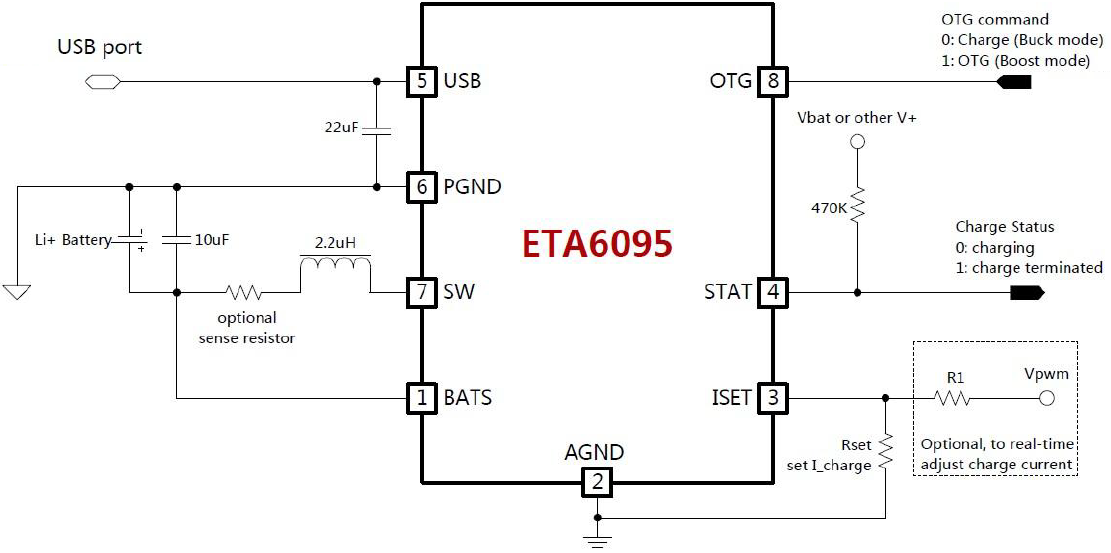

APPLICATION CIRCUIT

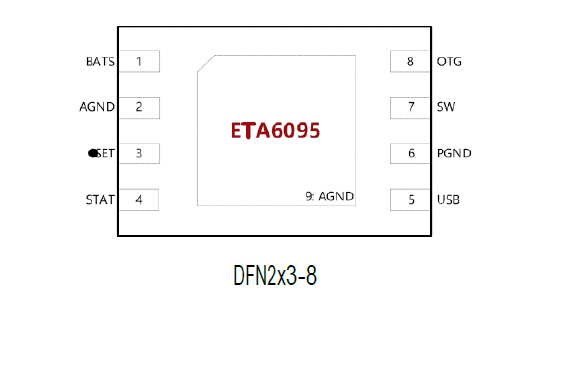

PIN CONFIGUTION
