SGM37862.pdf
No.10921
● 輸入電源電壓范圍：2.7V至5.5V
● 驅動電流可達2A
● 4MHz升壓轉換器
● 小電感：0.47μH
● 單個引腳位流編程控制閃光燈和手電筒電流
● 支持多器件級聯同時在線或獨立控制
● 逐循環輸入電流限制保護
● 輸出過壓保護
● LED開路與短路保護
● 熱關斷保護
● LED陰極接地
● 低于1μA關斷電流
● 工作溫度范圍：-40℃至+85℃

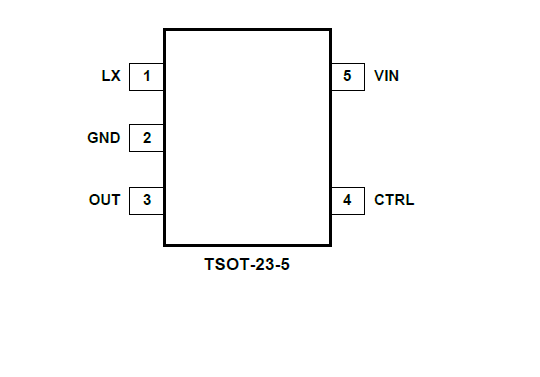

● 綠色環保TSOT-23-5封裝
SGM37862是一款適用于高功率密度的LED閃光燈驅動器。高側恒流控制可輸出高達2A驅動陰極接地的LED。其4MHz頻率同步升壓轉換器可以采用小尺寸電感和陶瓷電容，實現緊湊設計。
SGM37862自適應升降壓調節在整個電壓工作范圍實現平穩的電流控制，具有優秀的響應速度和高效率特性。閃光燈和手電筒模式的額定電流以及低壓保護閾值設置可以通過簡單的單個接線接口連線控制實現。通過專有簡便的接口連線控制，更可以實現多器件級聯同時在線或獨立控制。
SGM37862利用以獨特的方案實現手電筒控制。根據不同無論是上拉還是下拉，均可利用同一引腳實現硬件直接控制，以及按鈕和電路控制間切換。
SGM37862內置多種保護功能，包括逐循環輸入電流限制保護、輸出過壓保護、LED故障（開路或短路）保護以及熱關斷保護。閃光超時保護計時器可為高密度閃光燈提供安全保障。
